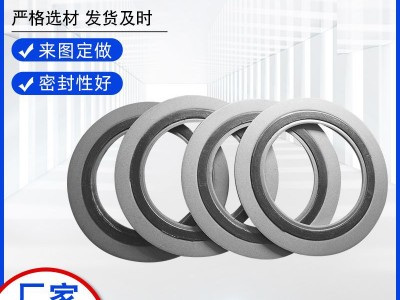

金属缠绕垫片 鹏诺PN1000

金属缠绕垫片 目前应用较广泛的一种密封垫片，为半金属密封垫片中回弹性较好的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。为加强主体和准确定位采用金属内加强环和外定位环形式，利用内外环来控制其压紧度起到加强的作用并避免基本体的散圈，由于外环的存在使得垫片安装起来更加方便,一般用于中低压的平面和凸面法兰中。

金属缠绕垫片性能特点：能耐高温、高压和适应超低温或真空下的条件使用，对垫片接触的法兰密封面的表面精度要求不高,拆装便捷。

缠绕垫使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。

缠绕垫常用材料:

1.带内外环缠绕垫金属带

A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。

B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷

C.不锈钢的硬度值 HV≤200

2.带内外环缠绕垫非金属带?

A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。

B. 特制石棉烧失量必须≤25%

C. 非金属带的氯离子含量≤100PPM

D.各类介质及各种非金属带的推荐使用温度及压力

技术标准:

1. 金属缠绕垫片的国外制造标准有:

ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等

2 .国内标准有

HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系

HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系

GB/T4622.2-2013 缠绕式垫片 管法兰用垫片尺寸 国家标准

JB/T4719-92  管壳式换热器用缠绕垫片 机械部标准

JB/T90-94 管路法兰用缠绕式垫片 机械部标准

JB/T47025-2013 压力容器法兰用缠绕式垫片 机械部标准

SH3407-2012管法兰用缠绕式垫片

标签： 金属缠绕垫片、 金属缠绕垫片厂家、 金属缠绕垫片价格、
